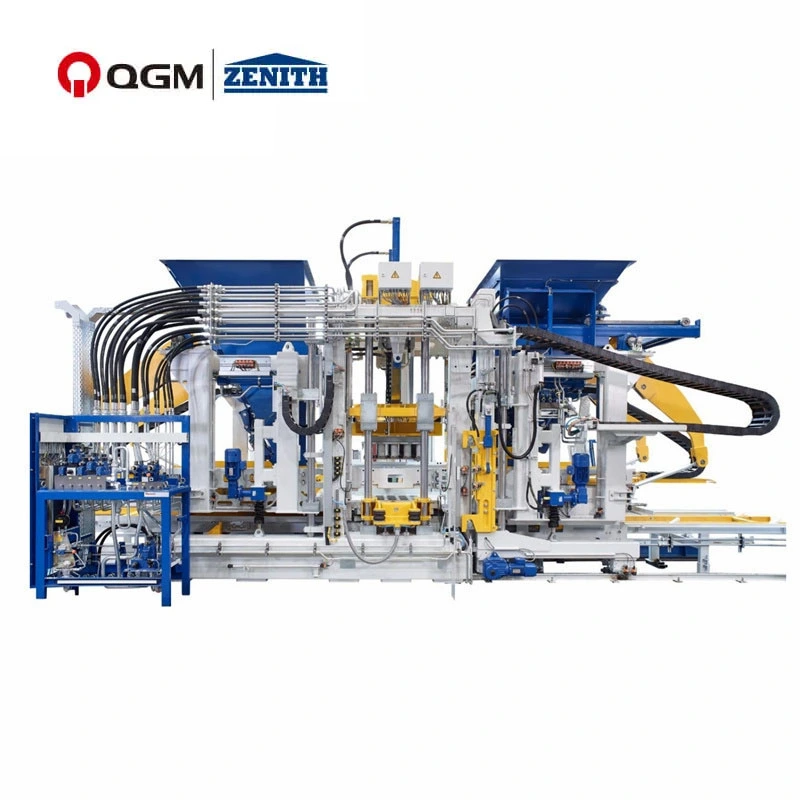

Die neu konzipierte Hochleistungs-Einzelpalettensteinmaschine ZENITH 1500-2 bildet das Herzstück einer hochmodernen und effizient arbeitenden Betonsteinproduktion. Neben einer hohen Qualität und Produktivität legen unsere Ingenieure besonderen Wert darauf, einen wartungsarmen und störungsfreien Produktionsablauf zu gewährleisten. Der Einsatz von Schraubverbindungen ermöglicht den einfachen Austausch aller Verschleißteile innerhalb kürzester Zeit. Ein automatisches Schnellwechselsystem für Formen, diverse Colormix-Geräte und weitere Sondergeräte sowie Tamperkopf-Reinigungsgeräte runden unser Lieferprogramm ab. Darüber hinaus ist die Anlage mit einem revolutionären Steuerungs- und Diagnosesystem ausgestattet, das den Maschinenbediener bei seiner Arbeit unterstützt und so stets eine effiziente Produktion gewährleistet.
Die Einzelpaletten-Blockherstellungsmaschine ist eine Ziegelherstellungsmaschine, die speziell für die Herstellung von Blöcken verwendet wird. Die Maschine zur Herstellung einzelner Palettenblöcke nimmt Flugasche, Flusssand, Kies, Steinmehl, Abfallschlacke, Schmelzschlacke und andere Materialien auf, fügt eine kleine Menge Zement hinzu und produziert neue Wandmaterialblöcke. Diese Art von Umformmaschine verwendet normalerweise den hydraulischen Umformmodus, und es gibt auch Vibrationsformung. Die Maschine zur Herstellung von Einzelpalettenblöcken zeichnet sich durch einen geräuscharmen Betrieb mit statischem Druck, keine Geräusche, eine hohe Leistung, eine hohe Dichte, keinen Bedarf an Palettenwartung, einen kurzen Wartungszyklus, weniger Arbeitskräfte, keine besonderen Anforderungen an den Arbeitsboden und eine große Vielfalt aus Produkte. Die Einzelpaletten-Blockherstellungsmaschine eignet sich für die Herstellung hochfester Blöcke wie Standardziegel, die normalerweise durch Auf- und Abdrücken und starkes Vibrieren während der Produktion stärker sind als herkömmliche Tonziegel. Darüber hinaus kann die Maschine durch den Austausch verschiedener Formen auch Blockprodukte verschiedener Formen und Spezifikationen herstellen, wie z. B. Außenwandblöcke, Innenwandblöcke, Blumenwandblöcke, Bodenblöcke, Böschungsblöcke, ineinandergreifende Gehwegblöcke und Bordsteine usw. die in Baubereichen wie Gebäuden, Straßen, Plätzen, Wasserschutz und Gärten weit verbreitet sind.
Produktvideo
Hauptmerkmale der Technologie
(1) Das hochwertige Servo-Verdichtungssystem Ultra-Dynamic steht für eine sehr hohe Verdichtung und extreme Dynamik. Dadurch ist eine schnelle und effiziente Produktion von Produkten höchster Qualität gewährleistet. Besonders bei Produkten mit großem Volumen und auch bei Premiumprodukten, die mit Vor- und Zwischenvibration hergestellt werden, bietet dieses Vibrationssystem viele Vorteile. Das System kommt ohne Ölbad aus und ermöglicht so eine umweltfreundliche und wartungsarme Produktion.
(2) Eine Besonderheit dieser Maschine ist die Verwendung von Verschraubungen für den Vibrationstisch, die Motortraverse und die Rahmenseitenteile. Es ist einzigartig auf dem Markt, da es sich an die Produktionsbedingungen des Kunden anpassen lässt. Die Schraubkonstruktion sorgt zudem für belastbare Verbindungen und eine hervorragende Stabilität.

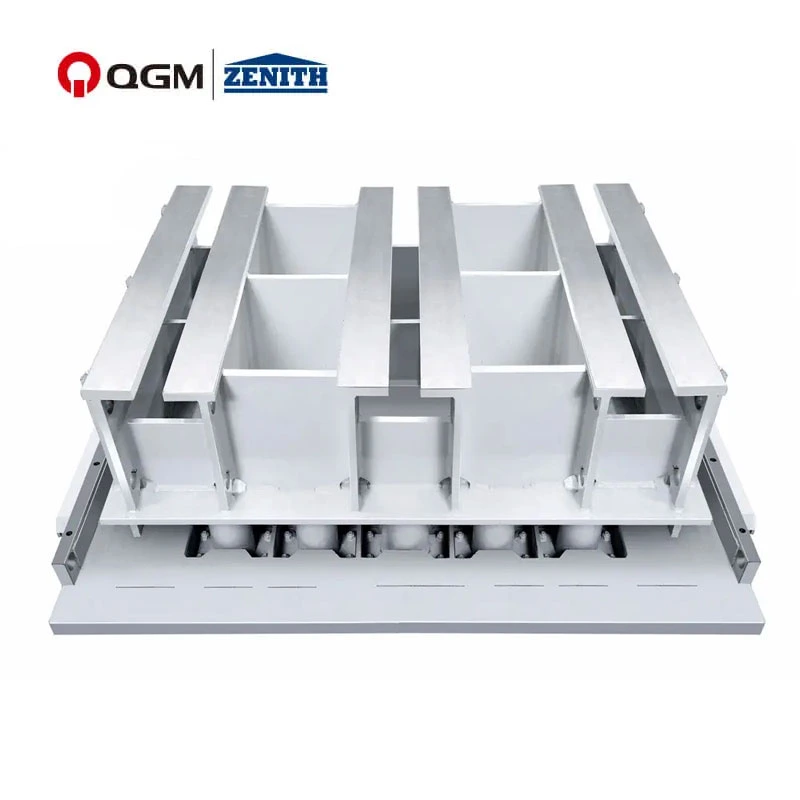

(3) Die pneumatische Formspannvorrichtung sorgt für einen einfachen Formwechsel. Die Positionierung der Form erfolgt ohne weitere Befestigungen – z.B. Schrauben - am Formhalter. Die Fixierung erfolgt durch die pneumatisch betätigten Klemmhebel. Durch die individuelle Anpassung von Vor- und Hauptvibration werden optimale Vibrationsergebnisse und eine längere Formstandzeit erreicht. Die Formspannvorrichtung kann nun auch an Formbefestigungssysteme anderer Maschinen- und Formenhersteller angepasst werden.
(4) Für die Maschine ZENITH 1500-2 wurde eine neue Traverse entwickelt, die es ermöglicht, die Säulen einzeln von der Seite zu entnehmen. Dieses neue Feature spart viel Zeit bei Wartungsarbeiten und der Austausch kann deutlich sicherer und mit weniger Aufwand durchgeführt werden. Die gesamte Geometrie dieser Baugruppe einschließlich der Säulen ist identisch mit der Vorgängermaschine ZENITH 1500. Es ist möglich, diese neue Traverse an bestehenden Maschinen nachzurüsten.

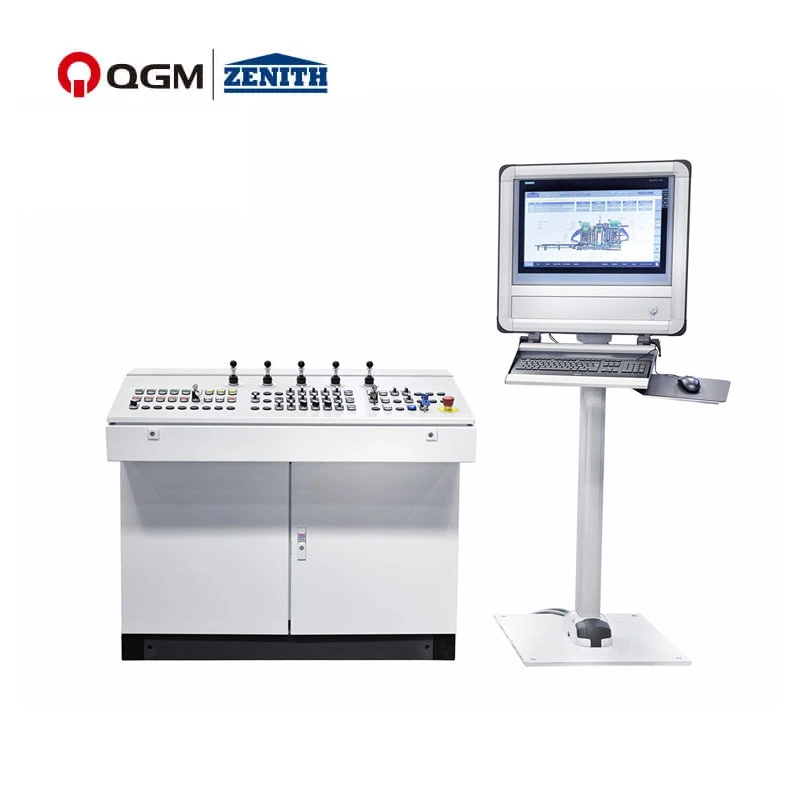

(5) Das selbsterklärende und intuitive Visualisierungskonzept gewährleistet ein einfaches Erlernen der Maschinenbedienung. Ein neues Diagnosedesign unterstützt die Bediener bei der Auswahl der besten Einstellungen. Eine aufwändige Fehlersuche entfällt und Produktionsausfälle werden auf ein Minimum reduziert. Durch den Einsatz modernster Datenbanktechnologie können alle Informationen erfasst, ausgewertet und gespeichert werden. Dank der vollständigen Anlagenvernetzung sind diese Daten überall verfügbar.
Technische Daten
Die Grundkonfiguration der Einzelblockherstellungsmaschine Zenith 1500
Max. Boardgröße
1.400 mm x 1.200 mm x 14 mm
Formbereich
Gemäß der Layoutzeichnung der Form
Produktgröße
50 mm - 500 mm
Technische Parameter des automatischen Sohnautos
Max. Belastbarkeit
15kg
Max. Belastbarkeit pro Einschubgestell
Als Design
Maximale Belastbarkeit alle zwei Lagen des Einlegegestells
Als Design
Innenbreite der Stützhalterung
1.060 mm
Lagen Einlegegestell
Entworfen wie das Schema
Abstand des Einschubgestells
Als Design
Antriebskraft des Mutterautos
Na ja, 11 kW
Produkthöhe
Max. Höhe
500mm
Min. Höhe
30mm
Stapelhöhe
Max. Stapelhöhe (inkl. Palette)
1.800 mm
Max. Produktionsbereich (unter der Produktion von Standardgrößen)
1.350*1.050mm
Palettengröße (Standard)
1.400 * 1.100 mm
Dicke der Stahlplatte
14mm
Grundmaterial-Silovolumen
Ohne Pigmentsilo
1.500 l
Maschinenhöhe
Ohne Pigmentgerät
35T
Palettenförderer
1,6T
Hydraulisches Gerät
3,2T
Maschinengröße
Max. Gesamtlänge
8.250 mm
Max. Gesamthöhe
4.650 mm
Max. Gesamtbreite
3.150 mm
Technische Parameter der Maschine/Energieverbrauch
Vibrationssystem
Servovibrationssystem
Vibrationstisch
Maximal: 175 kN, 60 Hz
Top-Vibration
Maximal: 32 kN

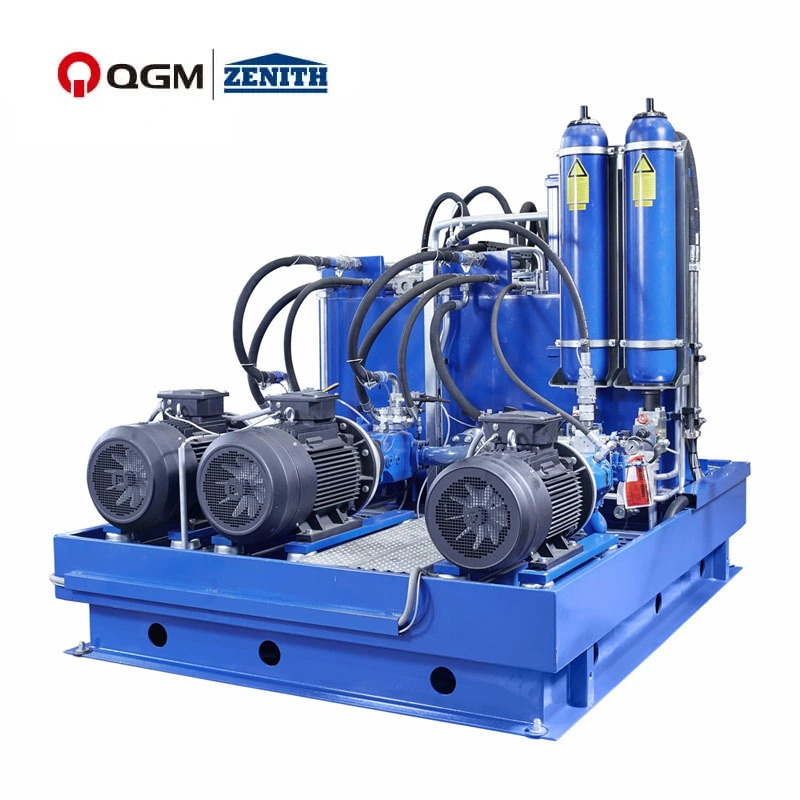

Hydraulikdruck
Gesamtfluss
540 l/min
Betriebsdruck
180bar
Max. Leistung
140 KW
Kontrollsystem
Siemens S7-1500, Touchscreen-Konsole
Produktionskapazität
Blocktyp
Dimension
(mm)
Bilder
Menge/Zyklus
Zykluszeit
Produktionskapazität
(Pro 8 Stunden)
Hohlblock
400*200*200
15
15s
28.800 Stk
Rechteckiger Pflasterstein
200*100*60
60
14s
2.419 m2
Rechteckiger Pflasterstein
(ohne Facemix)
200*100*60
60
11s
3.110 m2
Curstone
150*1000*300
6
20er Jahre
8.640 Stk
