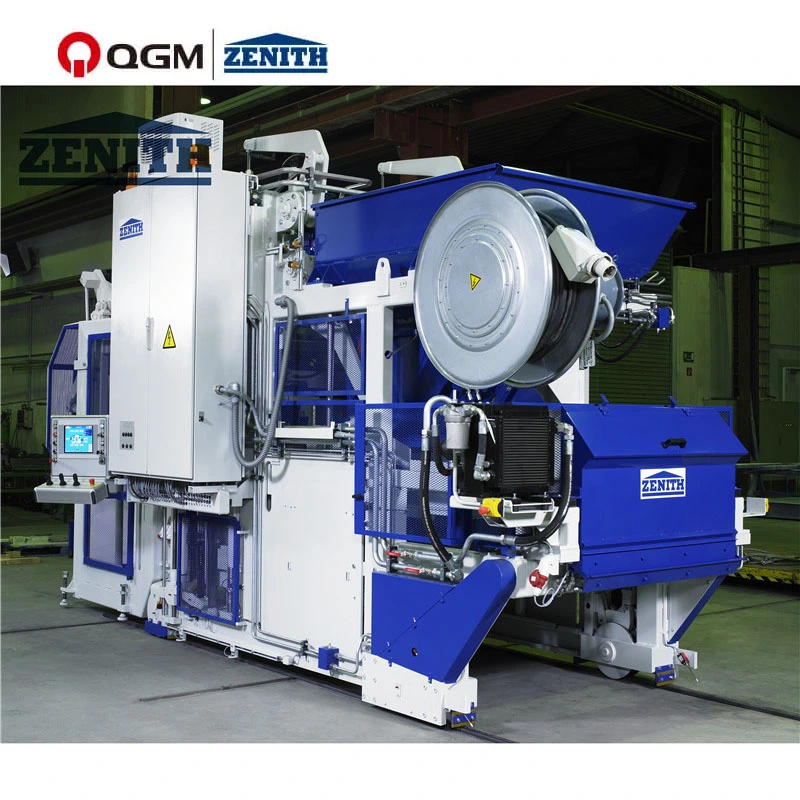

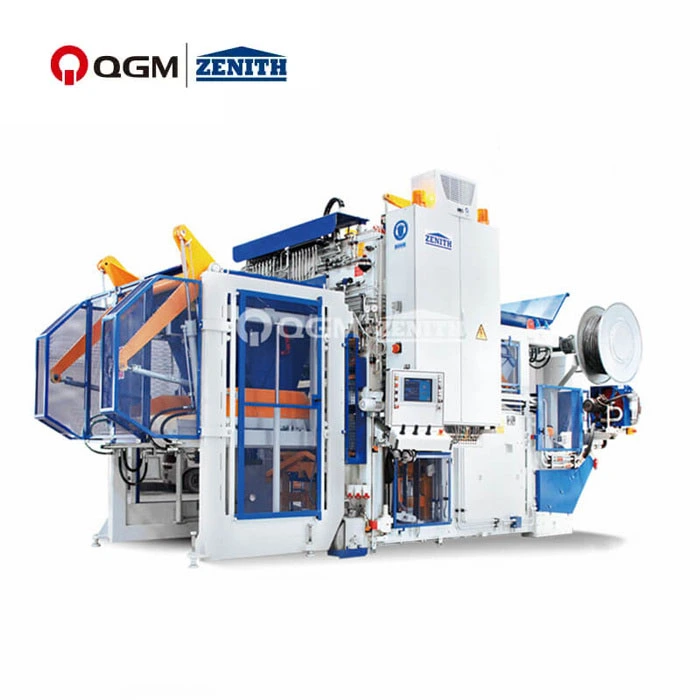

Mobile Ziegelverlegemaschine

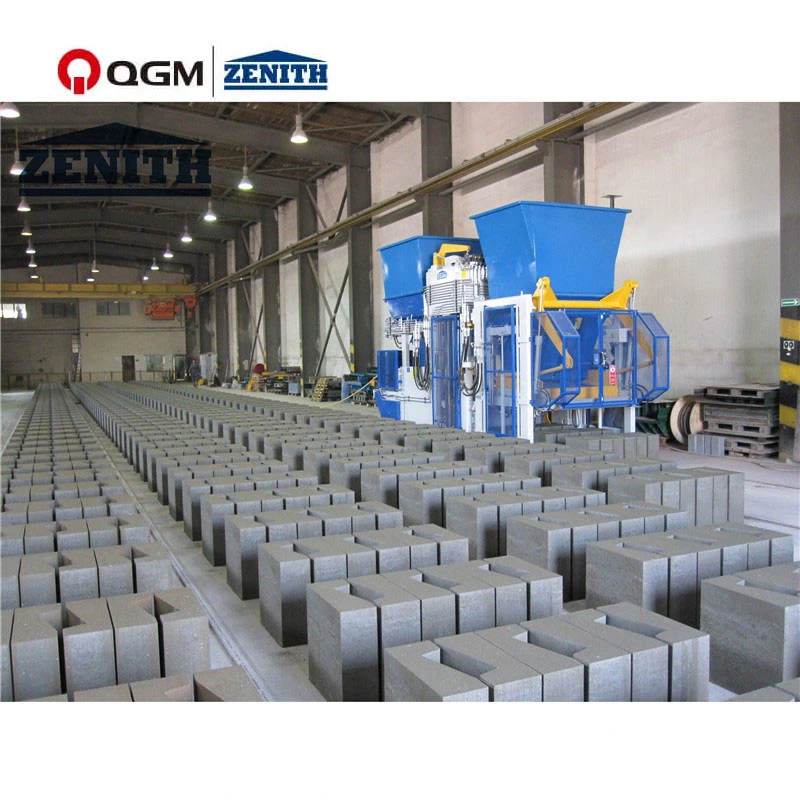

Die mobile Ziegellegemaschine ist eine Maschine zur Ziegelherstellung. Es ist einfach zu bedienen und für kleine Ziegeleien geeignet. Es bewegt sich mit der Änderung des Arbeitsplatzes. Für dieses Gerät ist keine Palette erforderlich. Die gepressten Ziegel werden auf der Baustelle platziert, während sich die Ziegelmaschine bewegt, was eine Menge Palettenkosten spart, aber die Baustellenfläche muss groß genug sein. Die mobile Ziegellegemaschine verfügt über ein fortschrittliches intelligentes SPS-Steuerungssystem, das einen Mensch-Maschine-Dialog, einen vollautomatischen Betrieb, eine Zufallssignalanalyse, eine automatische Fehlerdiagnose und verschiedene Parametereinstellungen realisieren kann. Diese Maschine bietet die Vorteile einer einfachen und kompakten Struktur, einer einfachen Bedienung, einer einfachen Wartung, eines geringen Stromverbrauchs und einer hohen Leistung.

Produktvideo

Hauptmerkmale der Technologie

(1) Das selbsterklärende, menügesteuerte Touch Panel macht die Maschinenbedienung sehr einfach. Über übersichtliche Menümasken werden die Produktionsparameter für verschiedene Werkzeugtypen und Produktionsprogramme eingegeben und gespeichert. Zur internen Signalverarbeitung kommt eine schnelle Siemens SPS zum Einsatz.

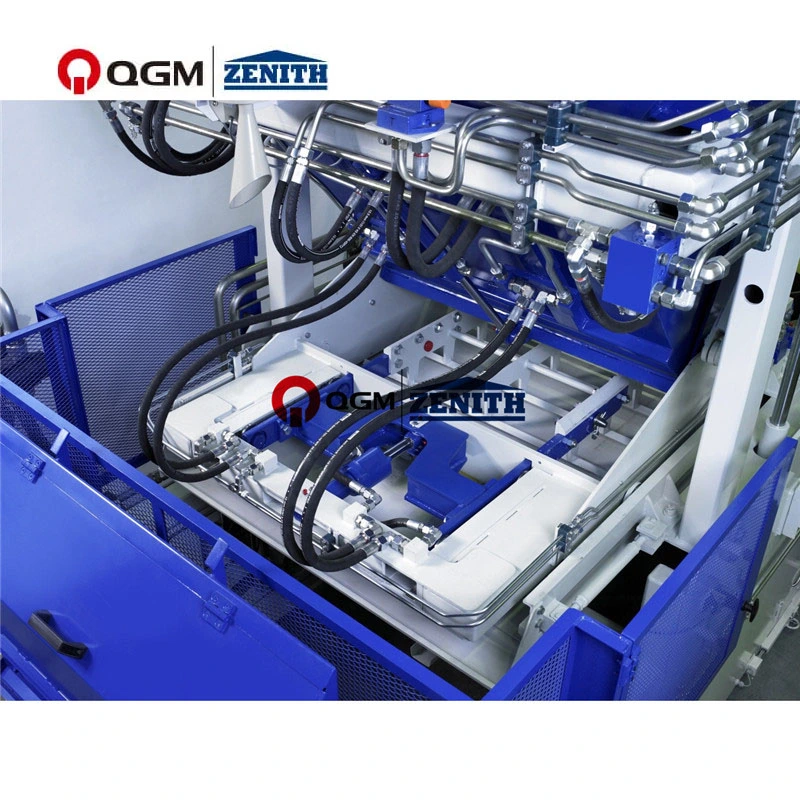

(2) Hocheffizientes Hydrauliksystem. Die Hydraulikleistung nutzt einen Zweikreis-Hochdruck; Hydrauliksystem mit zwei Milti-Star-Kolbenpumpen. Es nutzt proportionale Hydrauliktechnologie, um die Geschwindigkeit und den Betrieb an die verschiedenen produzierten Produkte anzupassen. Hydraulische Bewegungen können gleichzeitig und unabhängig mit unterschiedlichen Geschwindigkeiten und Drücken angetrieben werden und alle Daten können auf dem Touchscreen eingestellt werden. Alle Informationen wie Zeit, Berechnung, Option, hydraulische Geschwindigkeit und Druck können über den Touchscreen eingestellt werden.

(3) Hocheffizientes Vibrationssystem. Der Vibrationstisch ist für vier verschiedene Produktionsstufen ausgelegt. Der obere Teil des Rütteltisches ist zweigeteilt, um eine gleichmäßige Kraftübertragung und eine optimale Verdichtung zu erreichen; Austauschbare Verschleißplatte zum Schutz der oberen Teile des Vibrationstisches; Der Rütteltisch zur Aufnahme von zwei Rüttlern zur Erzielung einer maximalen Zentrifugalkraft von 80 kN; Um 50 cm hohe Blöcke herzustellen, ist der Formrahmen mit Vibratoren ausgestattet. (Kann je nach Blockhöhe mit 2, 4, 6, 8 Vibratoren ausgestattet werden). Vibrationsmotoren verwenden Servomotoren.

(4) Zuschlagstoffzufuhrsystem. Zufuhrgerät mit hydraulischem Antrieb; Kann die Führungen der Zuführungsbox auf einer hochpräzisen Schiene mit veränderbarem Drehmoment an unterschiedliche Formen anpassen, Durchmesser des Zufuhrführungsrads Ø 80 mm; Hydraulisch angetriebener Schwenkschaber (dreiteilig) zur gründlichen Reinigung der Formoberfläche; Der hydraulisch angetriebene Verteilerrost sorgt für eine gleichmäßige Verteilung des Betons in der Form; Höhenverstellbare Reinigungsbürste, befestigt an der Vorderwand der Futterschublade zur Reinigung der Tamperkopfschuhe...

Technische Daten

Produktionskapazität

Blocktyp	Abmessung (mm)	Bilder	Menge/Zyklus	Zykluszeit	Produktionskapazität (Pro 8 Stunden)
Hohlblock	400*200*200		12	40er Jahre	8.640 Stk
Rechteckiger Pflasterstein	200*100*60		54	38s	817m2
Rechteckiger Pflasterstein (ohne Facemix)	200*100*60		54	36s	864m2
UNI-Fertiger	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46er	2.504 Stk
